Подготовка к проверке ДМРВ

Перед началом диагностики датчика массового расхода воздуха (ДМРВ) необходимо выполнить подготовительные работы:

ЭтапДействия
БезопасностьОтключить зажигание, снять минусовую клемму АКБ

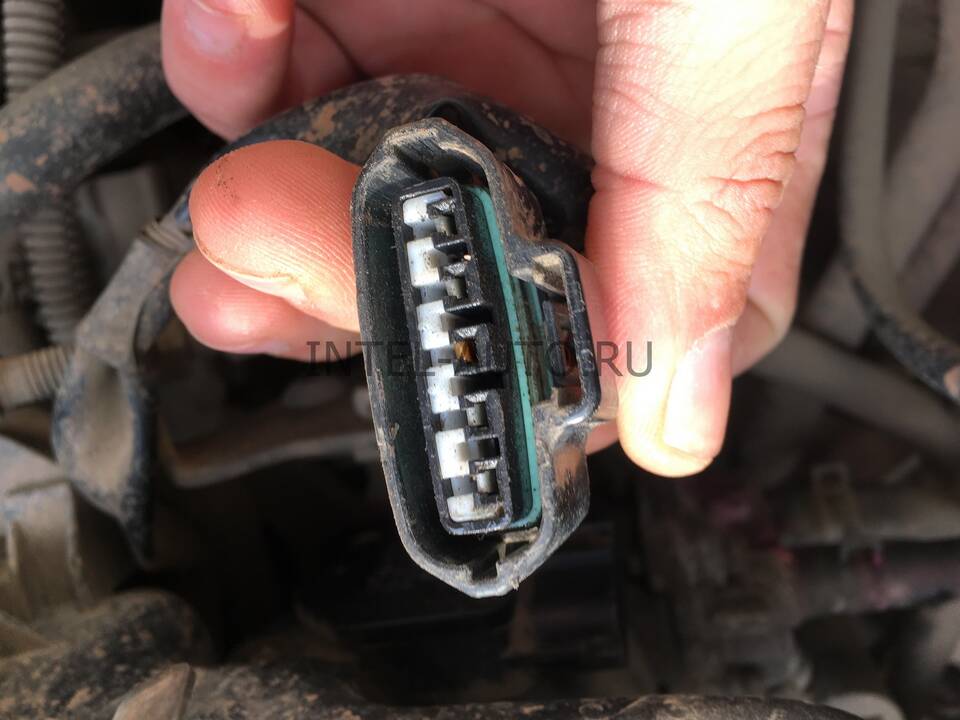

ДемонтажАккуратно отсоединить разъем датчика
Визуальный осмотрПроверить на загрязнения и механические повреждения

Необходимое оборудование

  • Цифровой мультиметр с режимом измерения постоянного напряжения
  • Щупы с тонкими иглами для доступа к контактам
  • Схема распиновки конкретного ДМРВ
  • Чистая ветошь для очистки контактов

Методика проверки напряжения

1. Подключение мультиметра

  1. Установить мультиметр в режим измерения DC напряжения (0-20В)
  2. Подключить черный щуп к массе автомобиля
  3. Красный щуп подключить к сигнальному проводу ДМРВ
  4. Включить зажигание без запуска двигателя

2. Анализ показаний

Показания (В)Состояние ДМРВ
0.99-1.01Новый датчик или в отличном состоянии
1.01-1.02Нормальное рабочее состояние
1.03-1.04Начальная стадия износа
1.04 и вышеТребуется замена датчика

Проверка сопротивления нагревательного элемента

  • Перевести мультиметр в режим измерения сопротивления (Омы)
  • Отключить разъем датчика
  • Измерить сопротивление между контактами нагревателя
  • Сравнить с номинальным значением (обычно 10-15 Ом)

Диагностика в динамическом режиме

  1. Запустить двигатель и прогреть до рабочей температуры
  2. Подключить мультиметр к сигнальному проводу
  3. Плавно увеличивать обороты до 2500-3000 об/мин
  4. Фиксировать изменение напряжения
  5. Резкие скачки указывают на неисправность

Распространенные неисправности ДМРВ

ПризнакВозможная причина
Завышенные показанияЗагрязнение чувствительного элемента
Отсутствие сигналаОбрыв цепи питания или замыкание
Нестабильные показанияОкисление контактов или внутренние повреждения

Меры предосторожности

  • Не прикасаться к чувствительным элементам датчика
  • Избегать попадания влаги на контакты
  • Использовать только исправный измерительный прибор
  • Соблюдать полярность при подключении щупов

Дополнительные проверки

  1. Проверить целостность проводки к ДМРВ
  2. Измерить напряжение питания (должно быть 12В)
  3. Проверить заземление датчика
  4. Проанализировать ошибки через диагностический разъем
